oujvan欧洁照明机床三色警示灯如何接线？

三色报警灯在生产工业上应用广泛，一些自动化流水线、自动化设备、安检设备、led灯封装设备、报警系统、smt设备、数控机床、cnc、精雕机、数控铣床、数控设备等都会安装三色报警灯。作为一个精密的电子设备原件，在平时使用过程中会出现各种常见问题，今天，oujvan欧洁照明就三色警示灯给大家详细交流一下！

那么，机床三色警示灯如何接线？

三色报警灯一般来说有5根线。部分三色灯有6根线。分别为：红色、黄色、绿色、橙色、棕色、黑色。其中红、黄、绿为灯光信号线，橙色为蜂鸣器，棕色为共线、黑色为电源线。

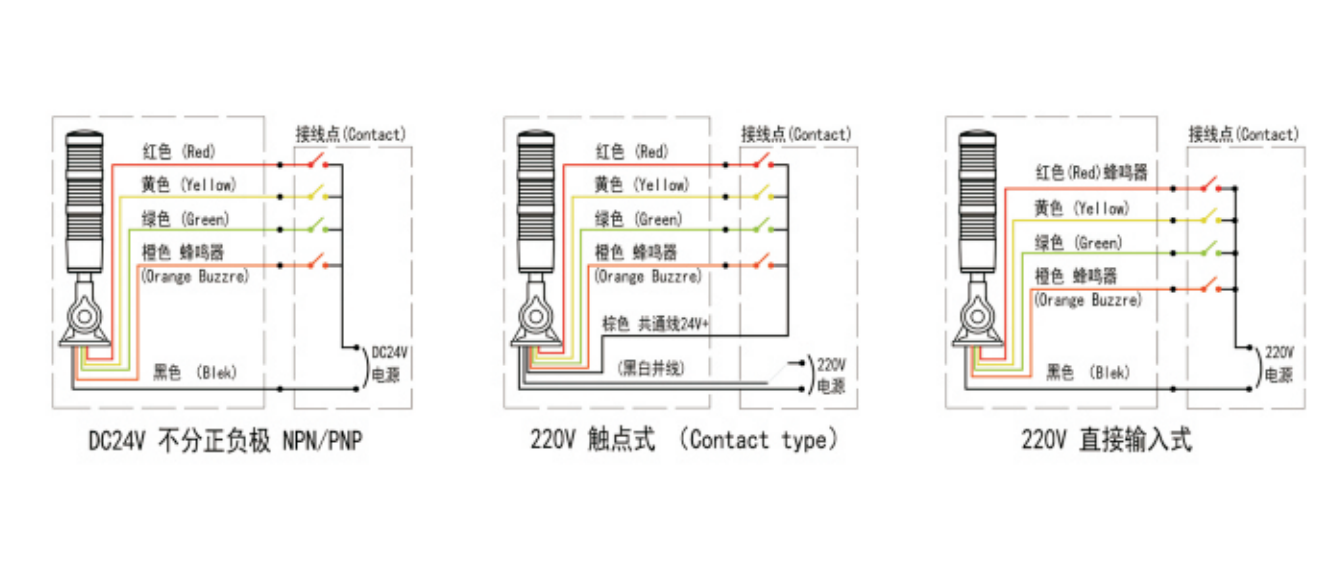

欧洁照明三色报警灯的接线图如下：

1、首先将三色报警灯电源线（黑线）接到电源。电源线分单线和黑白并线，单线直接连接电源；双线黑线为负极，白线为正极。

2、三色报警灯的信号线共有5根。部分三色灯只有4根，没有棕色的共线。三色中红、黄、绿线为灯光信号线，分别对应红灯、黄灯、绿灯；橙色线为声音线，连接蜂鸣器；棕色线为共线，需连接连接信号线和声音线。

3、电源连接好后需要判断声音线，具体判断方法为：电源线连接好后，将电源接通，此时适配器上的电源指示灯亮。5线三色灯需将将黑色的电源线连接红灯、黄灯、绿灯的信号线和橙色声音线，来测试三色灯每种灯光发声；6线三色灯需要将棕色的共线连接红灯、黄灯、绿灯的信号线和橙色的声音线，来测试三色灯每种灯光发声。
